中国古建筑垂花门

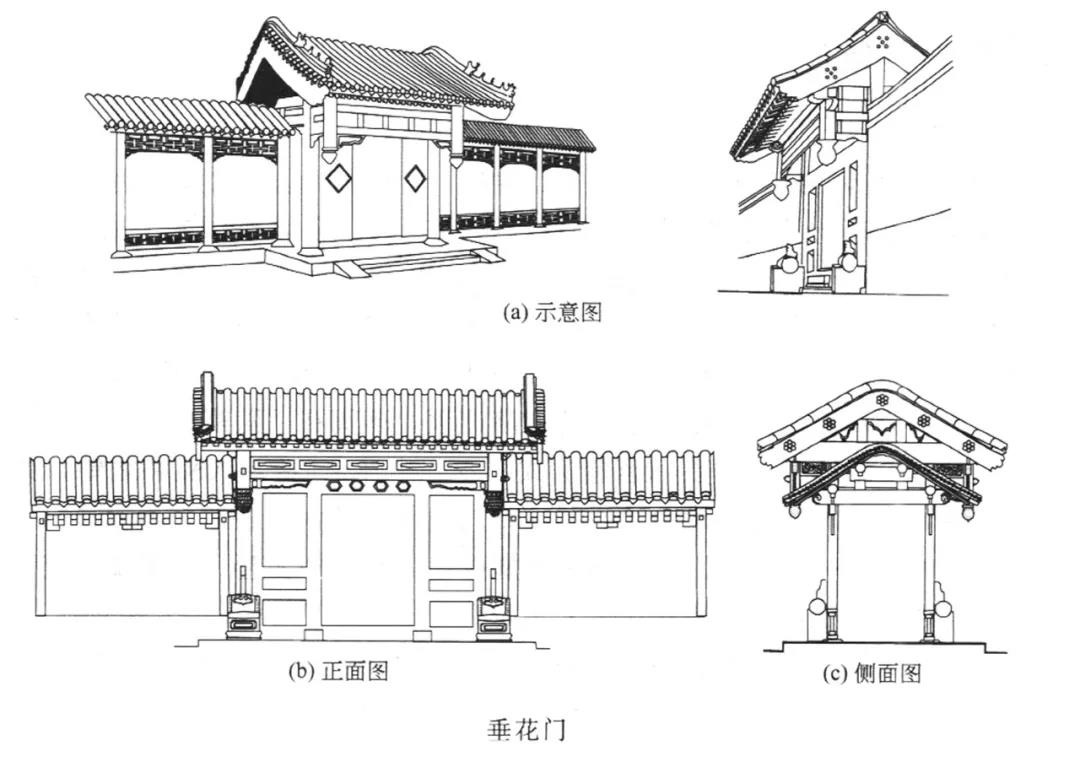

　　垂花门是一种带有屋顶形式的装饰大门，因此屋檐两端吊有装饰性垂莲柱而得名，常用作园中园的入口门、游廊通道的起点门、垣墙之间分隔的隔断门、四合院住宅大门等，它是一种装饰性很强的木大门，如下图所示。

　　各种垂花门的檐面形式基本一样，但根据屋顶剖面和木构架不同，可以分为四种类型，即：单排柱担梁式、一殿一卷式、四檩廊罩式和五檩单卷式。

　　一、单排柱担梁式垂花门

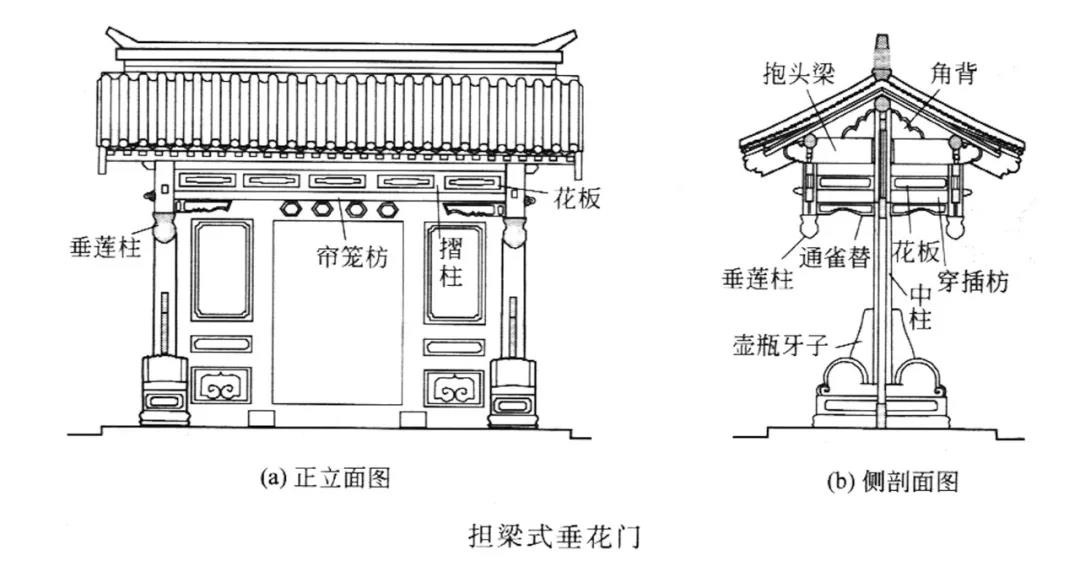

　　单排柱担梁式垂花门，是指在正对屋脊线的位置上，设立两根门柱，而屋架梁以它为中柱对称横担在柱顶上，如下图所示。由于它的稳定只依靠一排中柱插入基础内，故一般只能用于轻小型屋顶的垂花门。

　　1.单排柱担梁式垂花门的木构架

　　担梁式垂花门，由两根中柱作为整个构件的承重柱，在每根柱的上部进深方向，各横担一根抱头梁,各梁的前后端，对称承接一根檐檩和一根悬柱（即垂莲柱），这就是取名担梁式的来源。

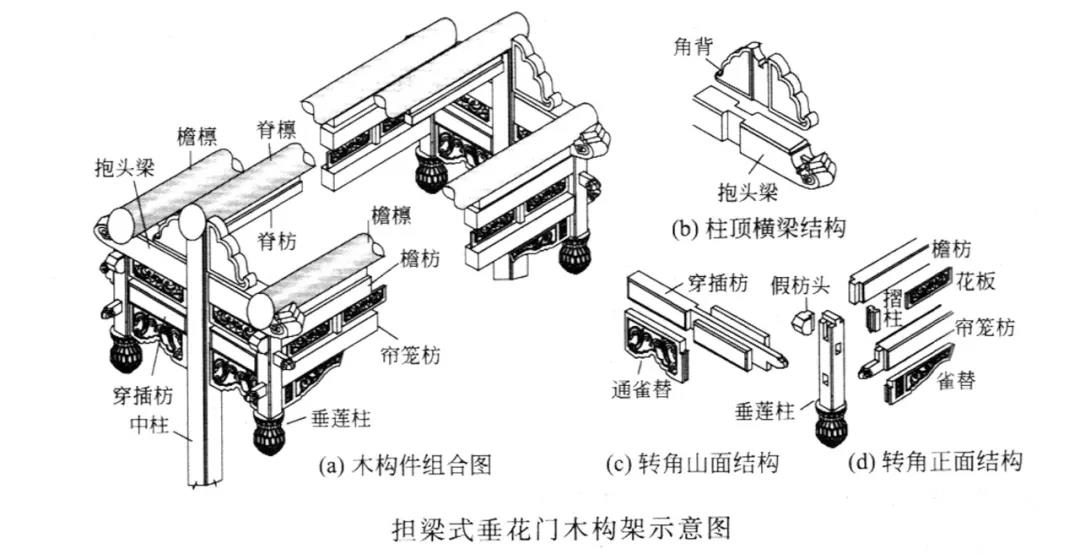

　　担梁式的面宽方向，在两根中柱的顶端共同支撑一根脊檩，并在进深抱头梁的两端各承接一根檐檩，如下图（a）所示，再在脊檩下用脊枋将两根中柱连接起来。对垂莲柱,，在檐面方向用帘笼枋连接起来，在进深方向用穿插枋连成整体，这就是“担梁式垂花门”的基本骨架。然后在基本骨架上，配备装饰性的摺柱、花板、雀替等构件，即成为单排柱担梁式垂花门木构架，如下图所示。

　　中柱截面尺寸为(22cmX22cm) ~ (25cmX25cm)；柱高，一般檐柱按13~14倍柱径,，而中柱需另加脊步举高。

　　抱头梁截面高按1.4倍柱径，厚按1.1倍柱径取定，长为7~8倍柱径加2倍梁高。

　　穿插枋截面高按1倍柱径，厚按0.6倍柱径，插榫厚 0.4倍柱径，长按面阔加2倍垂柱径。

　　檐枋截面高按0.75倍柱径，厚按0.6倍柱径，长按面阔或按3~3. 3m。

　　帘笼枋截面高按0.75倍柱径，厚按0.6倍柱径，插榫厚0.4倍柱径，长按面阔加2倍垂柱径。

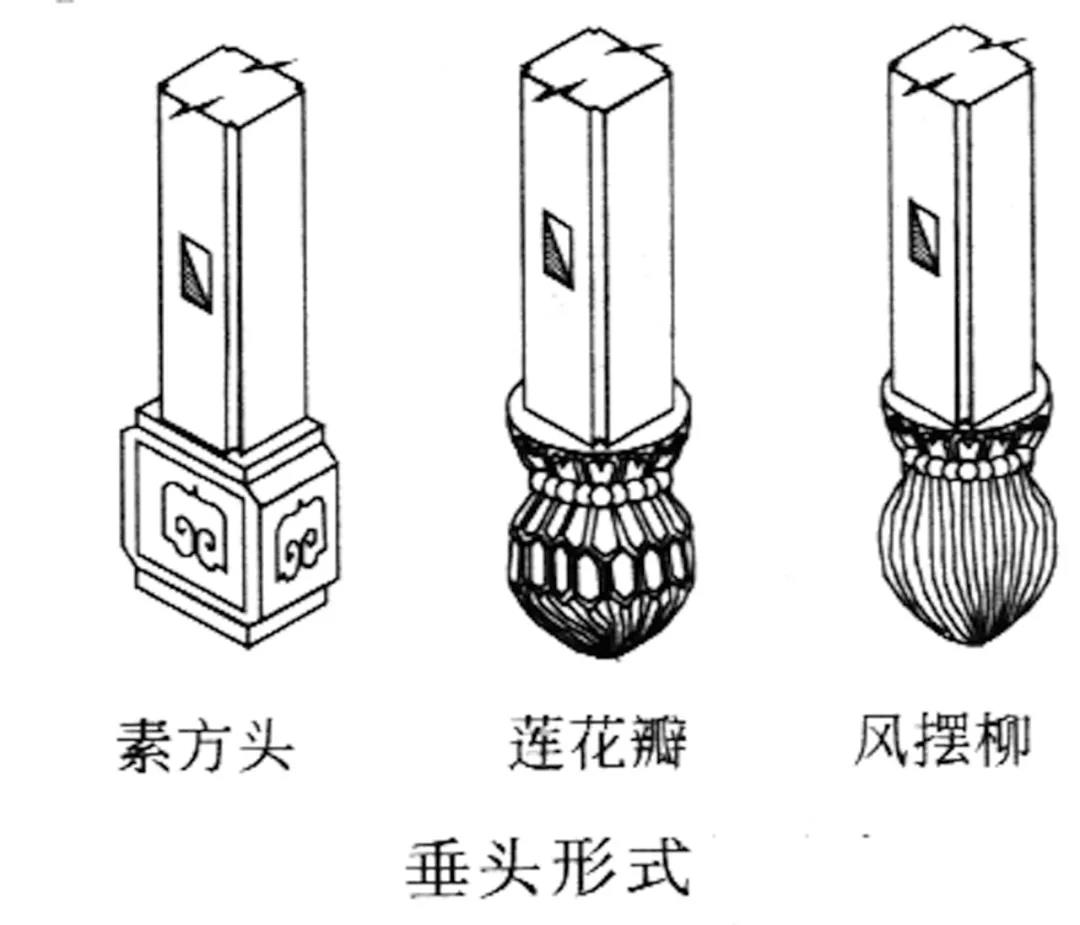

　　垂莲柱截面按 0.75倍中柱径见方，垂头直径按1.1倍中柱径，垂莲柱高按4.5倍中柱径（其中垂头高为1.5倍中柱径）。垂头形式有素方头、莲花瓣、风摆柳等三种做法，如下图所示。

　　摺柱截面按0.3倍柱径见方，花板厚按0.1倍柱径，高按0.75倍柱径。

　　檩木为圆形截面，檩径按0.9倍檐柱径。两端悬挑长度一般按4椽4当。

　　椽子分檐椽、脑椽和飞椽，檐、脑椽截面可方可圆，方径尺寸按0.27~ 0. 32倍檩径。飞椽为方形截面，其尺寸与檐椽同尾部做成楔形。脑椽长按脊步加斜，檐椽长按檐步和上檐出之和加斜，飞椽长可同檐椽，但头部要伸出檐椽1/3长。

　　望板厚按0.06倍檩径。山面博风板，板宽按6~7倍椽径，板厚按 0.8~1倍椽径。

　　2.担梁式垂花门的柱脚

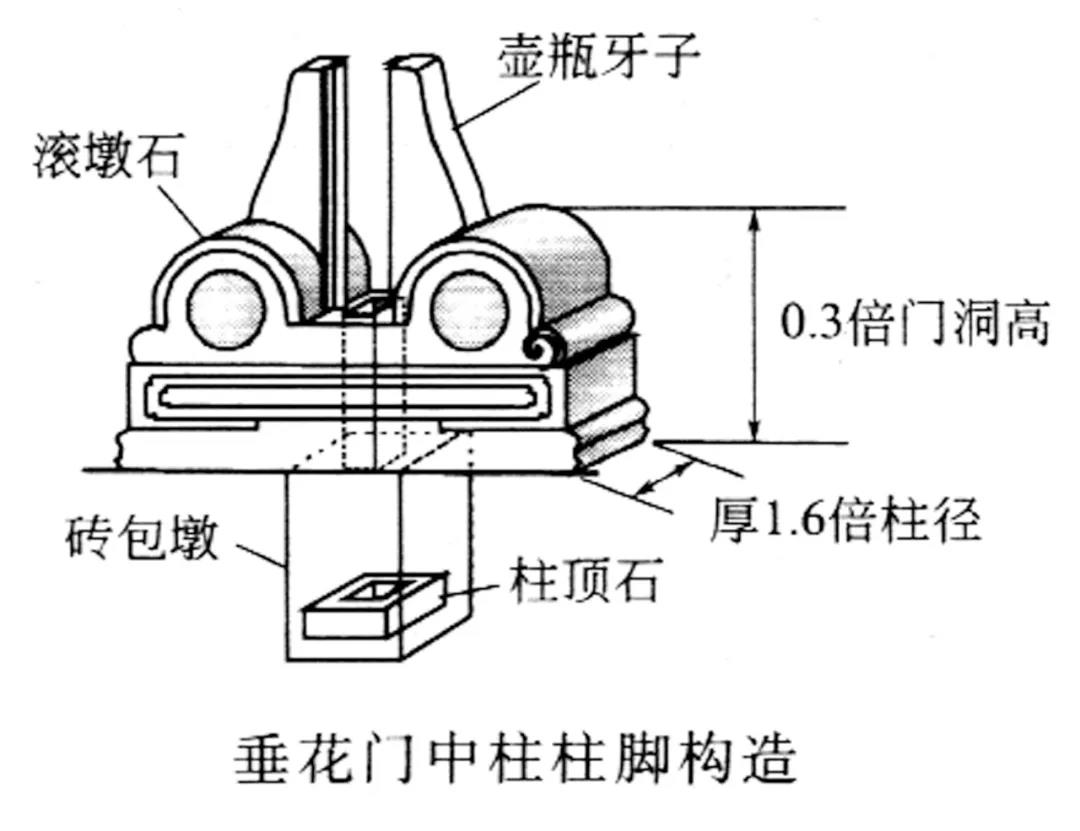

　　担梁式垂花门的中柱下端有两个稳固构件，即滚墩子和壶瓶牙子，如下图所示。

　　其中滚墩石一般采用青石雕凿成圆鼓形，前观面可雕凿各种花草图案，侧观面雕凿成圆鼓、卷草、圭脚等形式。全长按6倍柱径，高按0.3倍门洞高，厚按1.6倍柱径。中间透凿顶榫，使柱榫直达基础柱顶石。

　　壶瓶牙子为木质构件，起加强柱子与滚石之间紧密性的作用，高同滚墩石高，厚按1/3倍柱径，做成壶嘴形。

　　基础砖包墩，起维护稳定柱脚作用，高约与滚墩石高相等，截面尺寸以包住柱脚即可，底部平放柱顶石惩戒柱脚。

　　3.担梁式垂花门的屋顶

　　担梁式垂花门的屋顶一般为尖顶小式做法。常为布瓦或合瓦屋面、清水脊。

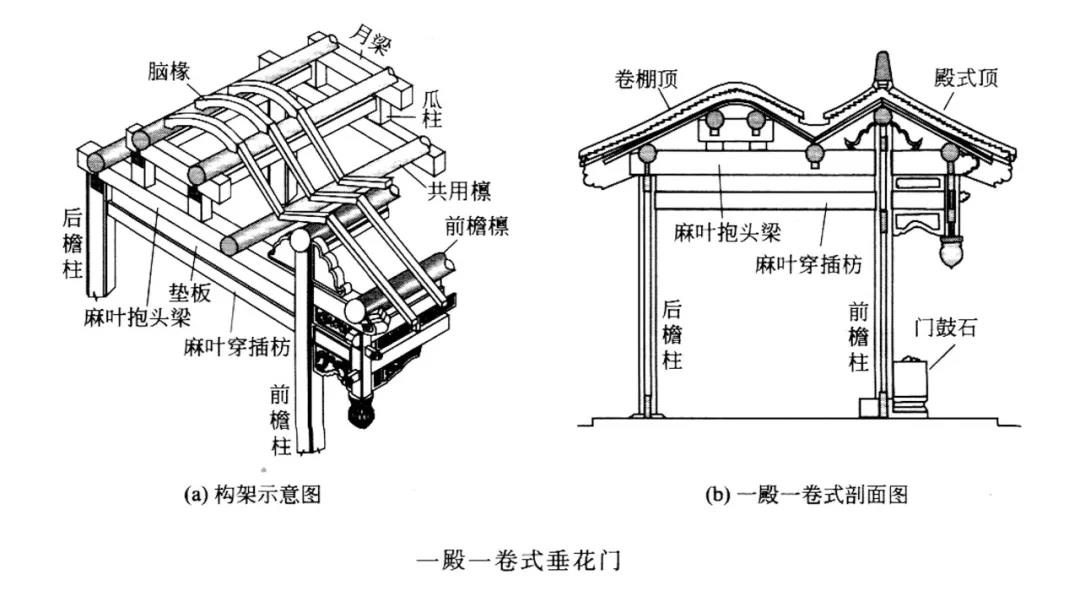

　　二、一殿一卷式垂花门一殿一卷式垂花门，是指前面屋顶形式为殿脊式，后面为卷棚式所组成的组合屋顶垂花门，如下图（a）构架示意图和（b）一殿一卷式割面图所示。这种垂花门由于有前后四根檐柱做支撑， 具有很高的稳定性，所以得到很广泛的运用。

　　1.一殿一卷式垂花门的木构架的木结构一殿一卷式垂花门的木构架，可以说是将担梁式木构架和卷棚游廊木构架，经组合改进而成。以担梁式木构架作为前殿，则中柱变为前檐柱，将卷棚游廊木构架去掉一根柱作为后棚和后檐柱；同时将横担梁和四架梁合并，变成前端为麻叶抱头，后端为素抱头的横梁，称为“麻叶抱头梁”；并将前殿的后檐檩和后棚的前檐檩合并成一根共用檩，即成为一殿一卷式垂花门的木构架。因此，其木构架中各构件的尺寸与前面所述基本相同，其中前檐柱按中柱尺寸，后檐柱按檐柱尺寸。麻叶抱头梁和穿插枋的长度，按前后进深加廊步，再加出头。2.一殿一卷式垂花门的屋顶一殿一卷式垂花门的屋顶构造，与前述有关部分相同，只是在共用檩处的屋面应做排水天沟，并将此处防水层多做几道，或将泥背改为锡背，安铺沟筒瓦。大式屋顶为筒板瓦屋面，尖顶式正脊用八、九样脊身构件，即：正当条、亚当条、正通脊、扣脊瓦等叠砌而成。脊两端为望兽。卷棚式过垄脊为罗锅瓦、折腰瓦。两侧垂脊施垂兽和小跑，铃铛排山和博风板，如下图（a）所示。


　　小式屋顶为布瓦或和瓦屋面，尖顶式正脊常做清水脊，卷棚式常做扁担脊，两侧垂脊做披水排山或披水梢垄，如上图（b）所示。3.一殿一卷式垂花门的柱脚由于一殿一卷式垂花门有四根立柱，因此其柱脚可同其他一般建筑一样，将柱脚立于柱顶石上即可。但在前殿因要安装大门装饰，则在前殿大门门框柱脚处要安装门鼓石。三、四檩廊罩式垂花门四檩廊罩式垂花门与游廊相结合作为游廊一个开间的进口大门，因此它的进深和基本木骨架应与游廊木构架相同，除有进口装饰作用外，也是作为游廊的一个开间通道。

　　1.四檩廊罩式垂花门的木构架

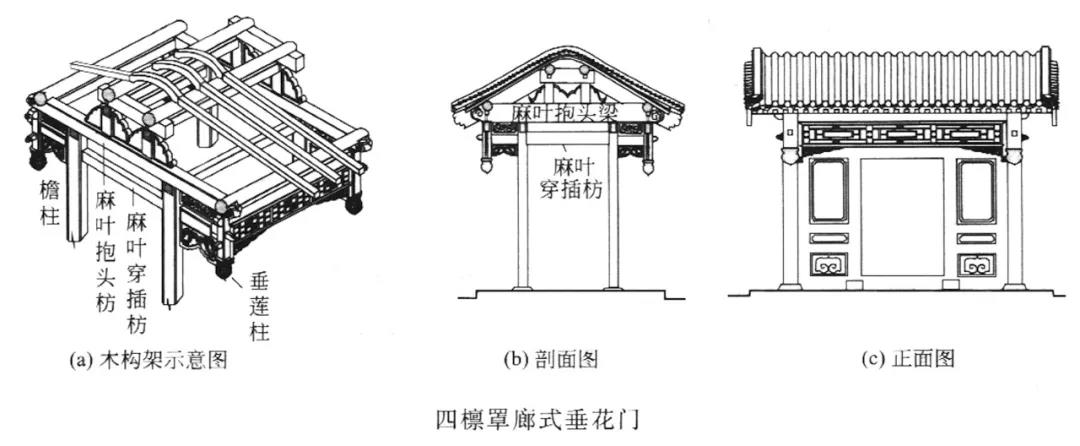

　　这种垂花门是在卷棚式游廊木构件的基础上，将一个开间两端排架中的四架梁改做成麻叶抱头梁，并在其下吊装垂莲柱，垂莲柱与檐柱的距离一般为2~3.2倍檐柱径。为使垂莲柱有所支撑，在进深方向的麻叶抱头梁下，加装麻叶穿插枋，穿过前后檐柱和垂莲柱连接，如下图所示。 四檩廊罩式垂花门的木构件截面尺寸与前面所述相同，只是檐柱高度要注意高出游廊一个距离，该距离以保证游廊屋面伸入垂花门博风板下为准，如上图所示。

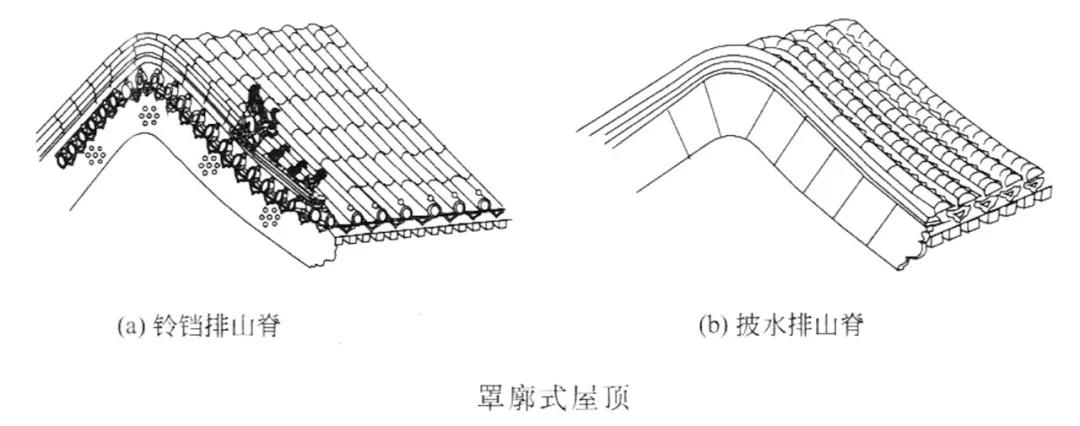

　　2.四檩廊罩式垂花门的屋面四檩廊罩式垂花门的屋面与游廊屋面相同，只是因为垂花门屋面高于游廊屋面，因此两端是悬挑结构，应做成铃铛排山脊形式，如下图（a）所示；或披水排山脊形式，如下图（b）所示。

　　四、五檩单卷棚式垂花门

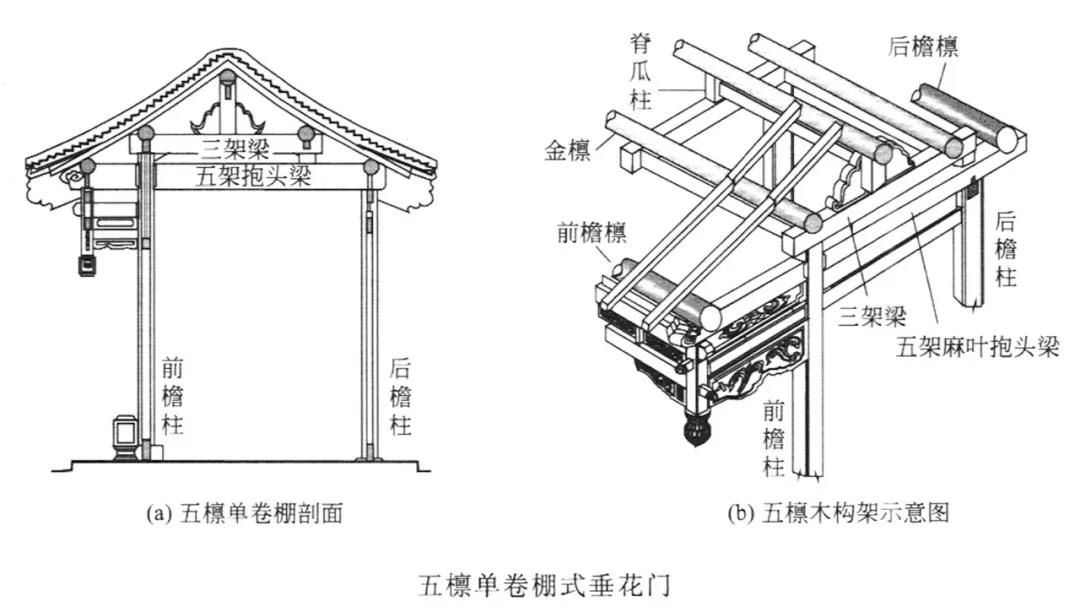

　　五檩单卷棚式垂花门可以说是一殿一卷式垂花门的改进形式，所谓“单卷棚”是相对“一殿一卷”而言，因为一殿一卷式垂花门为两个檩双屋顶，而五檩单卷棚垂花门为一个脊檩屋顶（屋顶可用三架梁做成单脊檩，也可用四架梁做成双脊檩），但屋脊做成圆弧顶式，如下图（a）所示。 该垂花门在进深方向的后檐柱支撑麻叶抱头梁的素抱头端，前檐柱做卡槽口承接麻叶抱头梁的卡榫，柱顶支撑三（或四）架梁。麻叶抱头梁卡腰榫之外挑出2~2.3倍柱径，在麻叶头下悬挂垂莲柱。前后檐柱和垂莲柱用穿插枋进行连接加固。
在檐面方向的木构件与一殿一卷式相同。五檩单卷棚式垂花门的木构架示意如上图（b）所示。各构件尺寸请参看前面所述。屋顶构造与前述相关部分相同，此处不再重复。
